S7-200 SMART Web服務器快速入門

1.硬件和軟件需求及所完成的任務

硬件：

① S7-200 SMART CPU (固件V2.6)

② PC （帶以太網卡）

③ TP以太網電纜

軟件：

① STEP 7 Micro/WIN SMART V2.6

任務：

通過輸入頁面URL來訪問S7-200 SMART Web頁面

2.使用Web服務器向?qū)ЫM態Web服務器

2.1 激活Web服務器

通過 Web 服務器向?qū)Ъせ頦eb 服務器。要激活Web服務器，請按以下步驟操作：

1 打開Web服務器向?qū)А?/span>

2 在 Web 服務器窗口中，選擇"激活 Web 服務器"(Activate Web Server)。

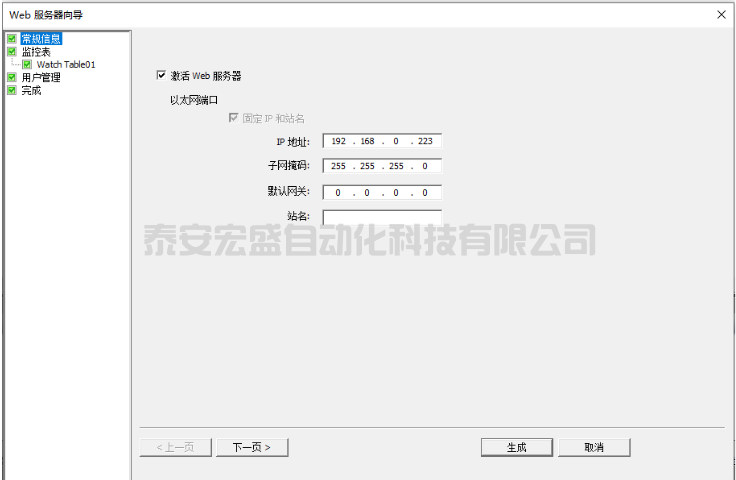

3 輸入要連接的CPU模塊的IP地址和站名，其中站名可選，如下圖所示。需要注意的是，如果激活Web服務器，則S7-200 SMART CPU只能使用固定IP。

注： 通過 PPI 下載更改名稱或 IP 地址后，務必對 CPU 執行暖啟動或上電。否則，更改將不生效。

4 單擊"下一頁"(Next) 繼續 Web 服務器組態，或單擊"生成"(Generate) 保存并完成組態。如果未設置 Web 服務器用戶，則可以訪問目標設備的"簡介"和"起始"頁面。要訪問其它頁面，必須組態一個或多個用戶。

2.2 組態Web服務器上的監控表

在 Web 服務器向?qū)е校梢蕴砑酉胍?Web 服務器顯示的監控表。將項目下載到 S7-200SMART CPU 后，可以在 Web 服務器上的監控表中查看或修改變量值。

下表列出了監控表可訪問的用戶存儲器：

組態Web服務器上的監控表，請按以下步驟操作：

1 打開Web服務器向?qū)?/span>

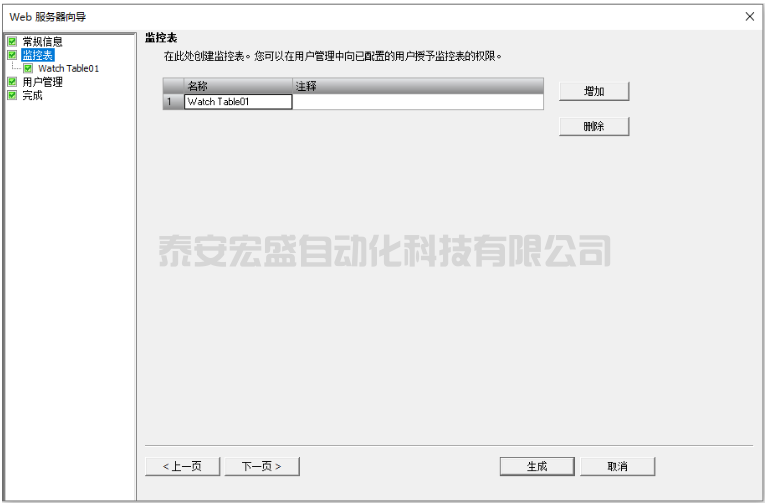

2 在導航面板中單擊"監控表"(Watch Table)。按"添加"(Add) 按鈕添加監控表。最多可添加三個監控表。輸入監控表的名稱和注釋。

說明：

監控表的命名規則：名稱的長度應少于 30 個字符或 15 個漢字，不能包含特殊字符。

監控表注釋應在 256 個字節之內。對于長于 256 個字節的注釋，STEP 7-Micro/WINSMART 會將其截斷而不報告任何錯誤。監控表注釋不會下載到 CPU。

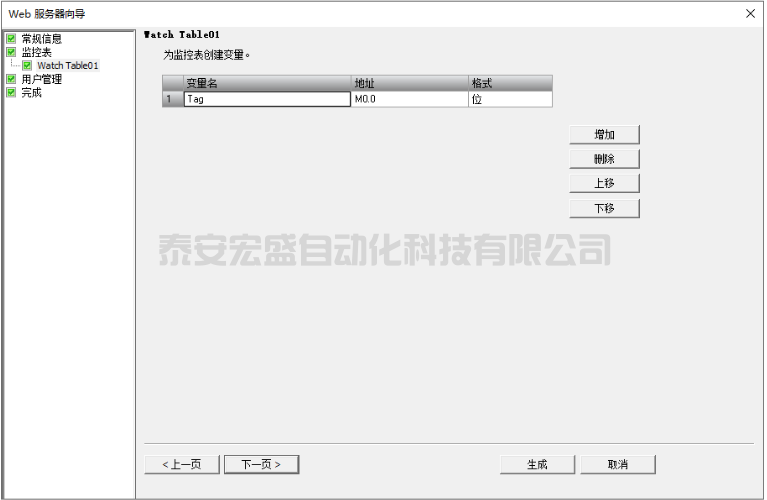

3 單擊"下一頁"(Next) 組態添加的監控表。輸入要監視或修改的變量的變量名、絕對地址和顯示格式。可以通過添加、刪除、上移、下移按鈕編輯監控表。

說明：

變量的命名規則如下：名稱的長度應少于 30 個字符或 15 個漢字，變量名不能包含特殊字符。

2.3 組態Web服務器用戶

可為用戶創建通過 Web 服務器訪問設備的各種權限級別。要設置 Web 服務器用戶及其相關權限，請按以下步驟操作：

1 打開Web服務器向?qū)А?/span>

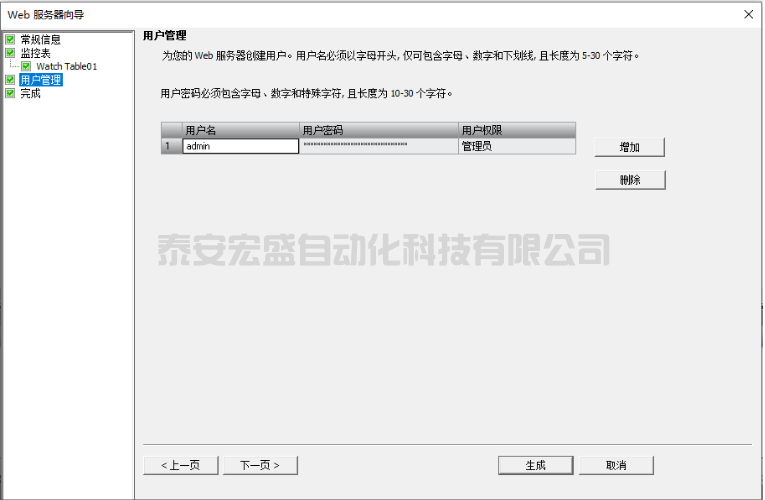

2 在導航面板中單擊"用戶管理"(User Management) 以進入"用戶管理"(User management)頁面，單擊"添加"(Add) 為每個 Web 服務器用戶添加一行。最多可添加四個 Web 服務器用戶， 為想要使用的用戶登錄輸入用戶名和密碼。

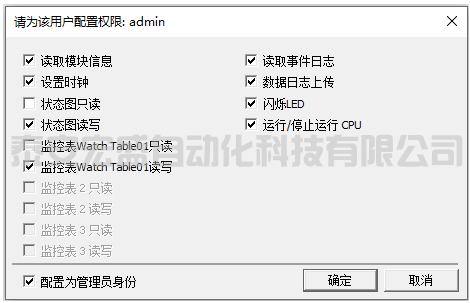

3 雙擊"用戶權限"(User Permission)，然后通過選中權限前面的復選框來設置用戶的訪問級別。如果選中"配置為管理員身份"(Configure as administrator) 前面的復選框，則會為該用戶設置所有 Web 服務器權限。

Web服務器用戶權限有三種：

最低權限級別：此用戶只能訪問簡介頁面和起始頁面。

受限權限級別：除了簡介頁面和起始頁面，此用戶還可以訪問用戶權限中選擇的頁面。

管理員權限級別：此用戶是 Web 服務器的管理員。管理員用戶可以訪問所有 Web 服務器頁面。

4 單擊"生成"(Generate) 以保存組態，并將項目下載到CPU中。

將組態下載到 S7-200 SMART CPU 后，只有授權用戶才能以相應權限訪問 Web 服務器。

3.使用證書管理為Web服務器組態HTTPS證書

在使用 S7-200 SMART Web 服務器之前，需要在 STEP-7 Micro/WIN SMART 的證書管理向?qū)е薪M態證書。STEP 7-Micro/WIN SMART 提供了兩種證書下載模式。在"外部證書"模式下，設備證書由用戶提供的證書頒發機構簽名。在"內部證書"模式下，設備證書由 CPU 生成的證書頒發機構(CA) 簽名。

內部證書和外部證書的秘鑰及算法如下表所示：

以內部證書為例來說明如何下載證書，在"內部證書"模式下，證書管理會為 CPU 授予生成 CA 的權限。設備證書由內部 CA 簽名。要通過內部模式下載證書，請按以下步驟操作：

1 在 STEP 7-Micro/WIN SMART 與 CPU 之間建立通信。

2 打開工具-證書管理；

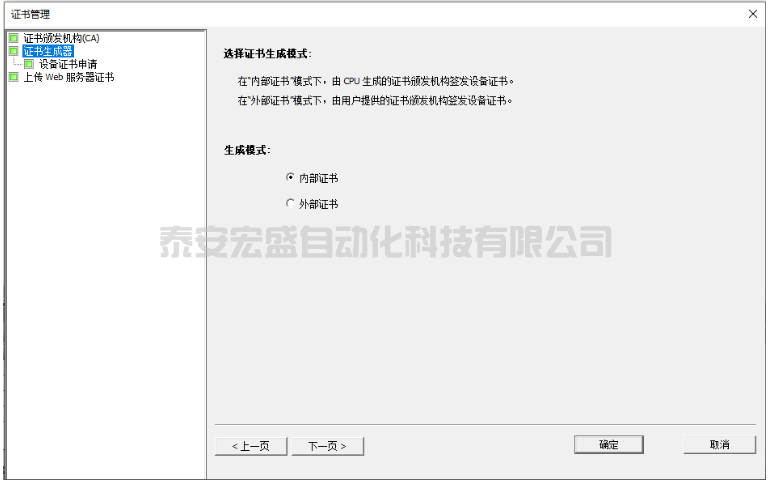

3 選擇"內部證書"(Internal Certificate) 作為生成模式。點擊“下一頁(Next)”。

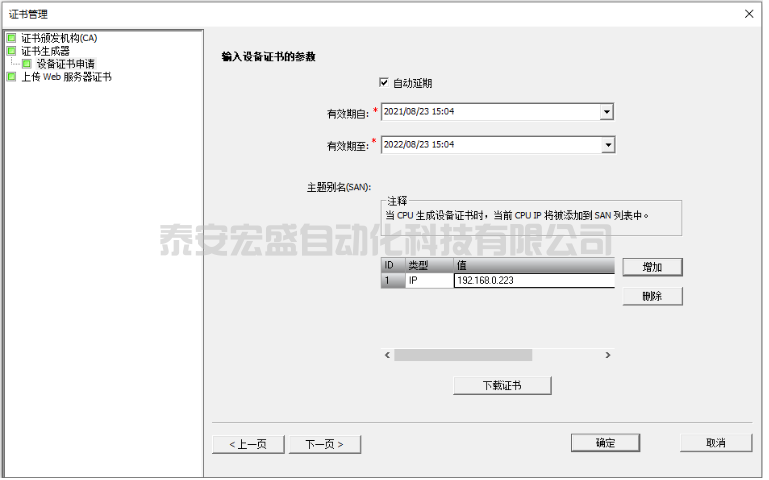

4 輸入設備證書的參數，如果希望 CPU 在設備證書過期時自動對其進行延期，請選中"自動延期"(Auto extension)前面的復選框?？梢栽O(shè)置主題別名，將當前CPU IP添加到SAN列表中。

5 單擊"下載證書"(Download Certificate)。該證書為 CPU 授予生成 CA 以及分配設備證書的權限。

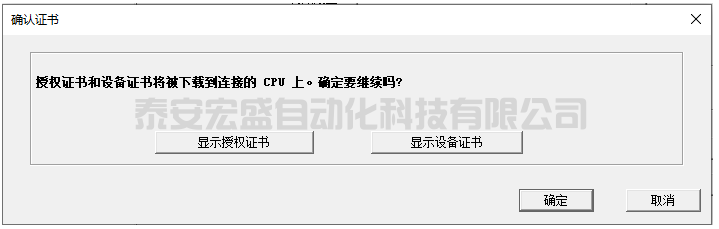

6 在確認頁面中單擊"確定"(OK) 。

7 下載完成。

4.獲取CA證書

要從瀏覽器訪問 Web 服務器，需要在 Internet 選項中安裝證書頒發機構 (CA) 證書。可通過以下方式獲取證書頒發機構的證書。

1 與 CPU 建立以太網通信。

2 打開證書管理向?qū)?/span>

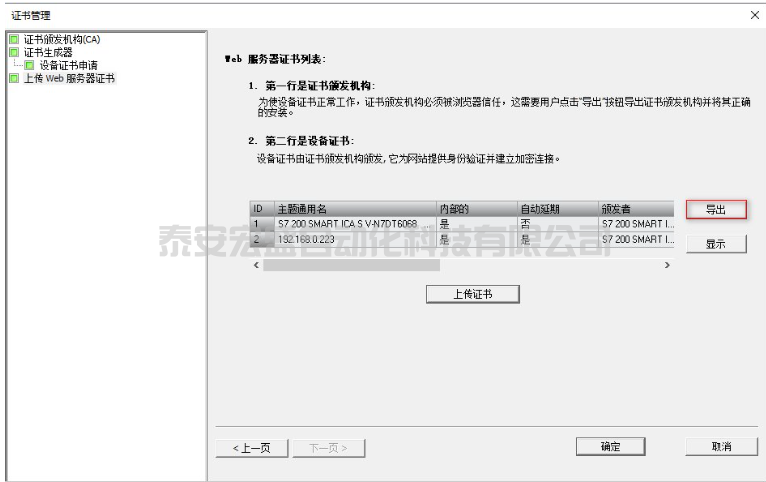

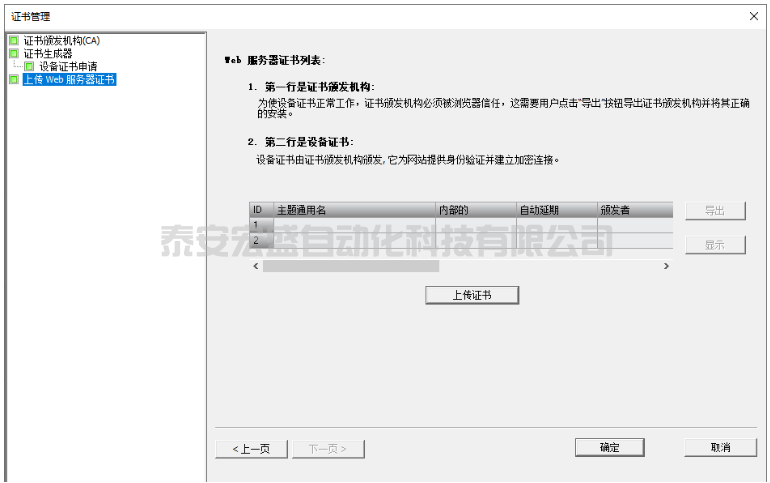

3 在導航窗格中選擇"上傳 Web 服務器證書"(Upload Web server certificates)。

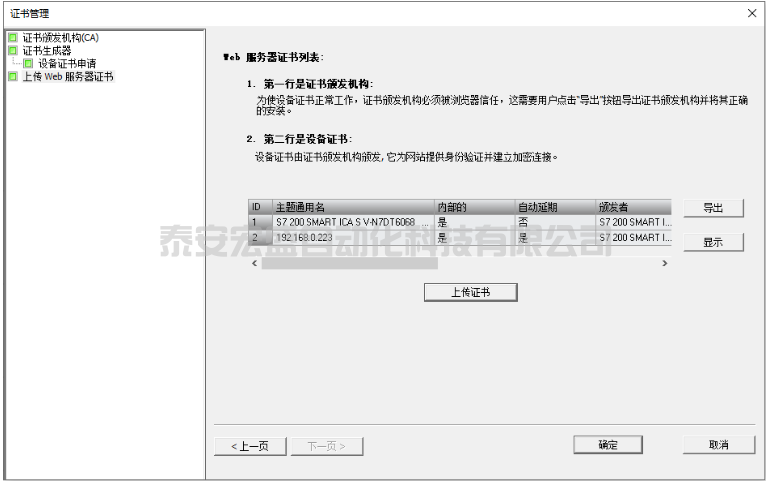

4 單擊"上傳證書"(Upload Certificate)。上傳完成后會顯示證書頒發機構及設備證書。

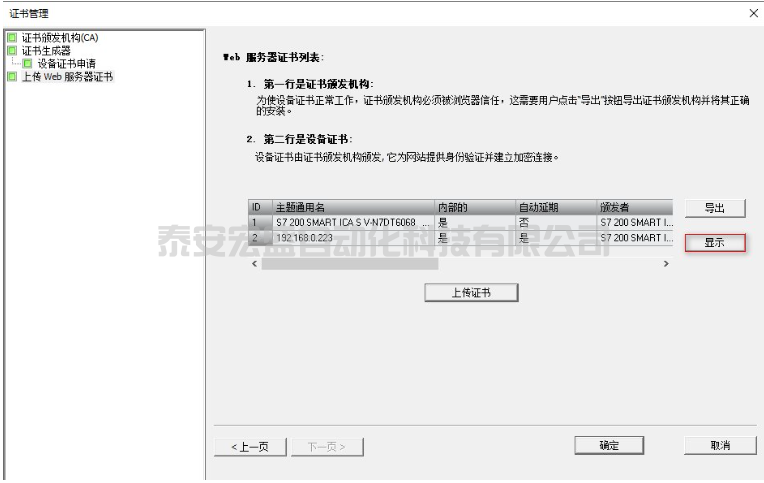

5 要顯示證書，請在表格中將其選中，然后單擊"顯示"(Show)。

6 要導出證書，請在表格中將其選中，然后單擊"導出"(Export)，再導航到目標文件夾，之后單擊"保存"(Save)。

5.安裝用于Windows的證書

以Windows為例，說明安裝證書的過程，通過以下的步驟安裝Windows證書。

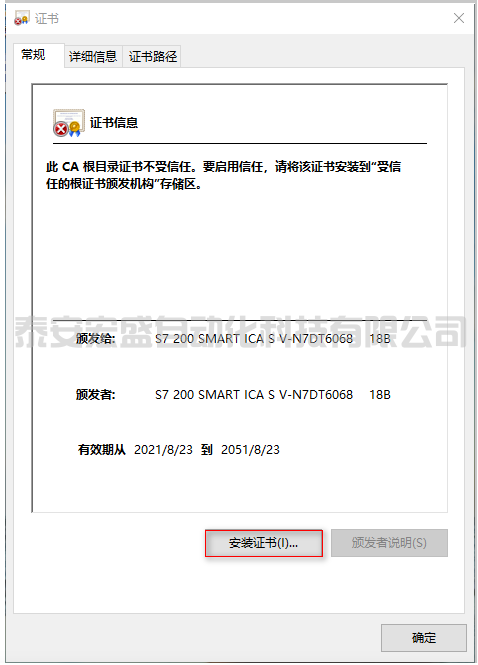

1 雙擊導出的證書開始安裝。在彈出窗口中檢查認證信息，然后單擊"安裝證書"(Install Certificate) 以繼續操作。

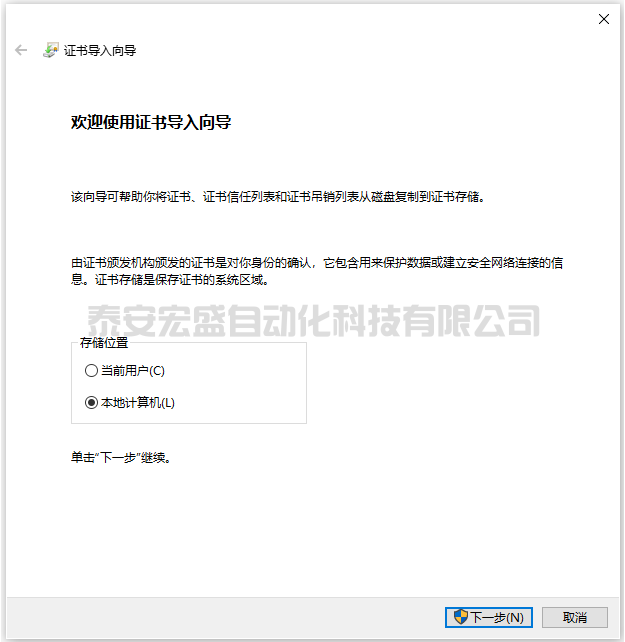

2 在證書導入向?qū)g迎頁面中，選擇"存儲位置"(Store location)，然后單擊"下一步"(Next)。如果選擇"當前用戶"(Current User)，則證書只對當前用戶有效。如果選擇"本地計算機"(Local Machine)，則證書對此 PC 上的所有用戶都有效。只有管理員才能將證書安裝至"本地計算機"(Local Machine)。點擊“下一步”(Next)。

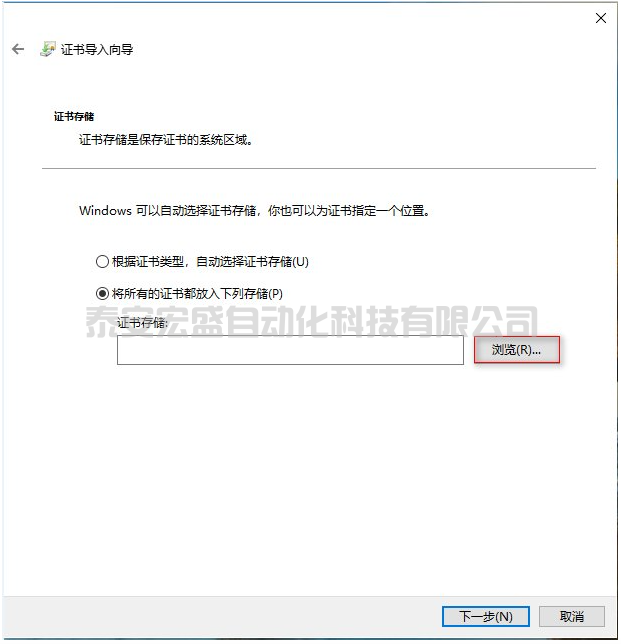

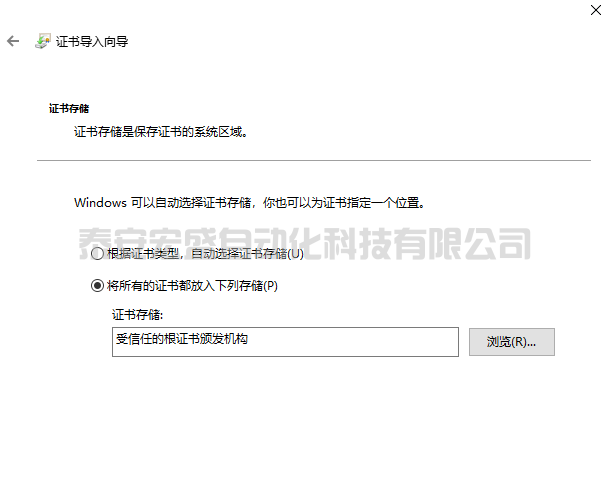

3 選擇將所有的證書都放入下列存儲復選框，然后點擊“瀏覽”。

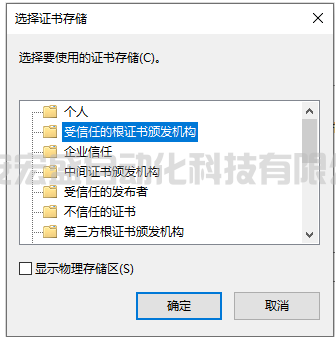

4 在彈出窗口選擇信任證書，然后點擊“確定”。

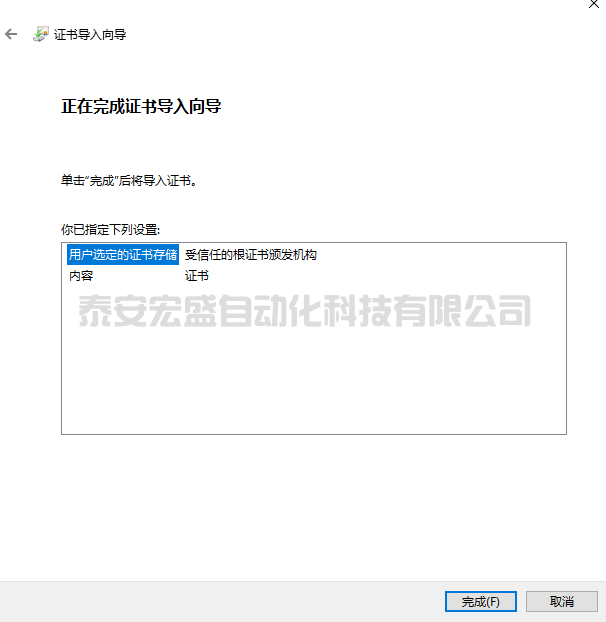

5 在"證書導入向?qū)?quot;(Certificate import wizard) 窗口中，單擊"完成"(Finish) 以確認選擇。

6 證書導入成功。

6.從PC訪問Web頁面

可以通過 S7-200 SMART CPU 的 IP 地址從 PC 或從移動設備訪問 S7-200 SMART Web 服務器。

要從 PC 或移動設備訪問 S7-200 SMART Web 服務器，請按以下步驟操作：

1. 請確保 S7-200 SMART 和 PC 位于同一個以太網中，或二者之間直接使用標準以太網電纜進行連接。

2. 打開IE瀏覽器，輸入 URL"https://ww.xx.yy.zz"，其中"ww.xx.yy.zz"與 S7-200 SMARTCPU 的 IP 地址相對應。本例輸入https://192.168.0.223，然后回車。

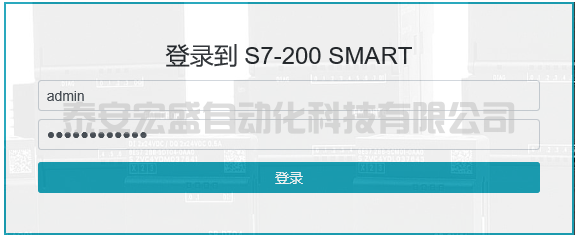

3.Web 瀏覽器將打開"簡介"(Introduction) Web 頁面。登錄到S7-200 SMART,輸入Web服務器向?qū)Ю锏挠脩裘兔艽a，點擊登錄即可登錄。

也可以通過輸入頁面 URL 來訪問 Web 頁面。下表列出了各頁面對應的 URL：

7.Web頁面

7.1 Web頁面的布局

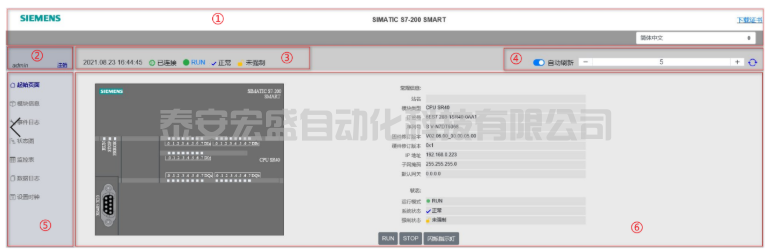

無論是在 PC 還是在移動設備上查看頁面，S7-200 SMART Web 服務器的每個頁面都具有相同的內容區域，但布局和導航控件會根據屏幕大小和設備分辨率發生變化。在 PC 或大型移動設備上，Web 頁面的布局如下：

① 標頭：產品名稱、證書下載鏈接和顯示語言選擇器。

② 登錄/注銷

③ PLC 狀態：顯示時間、CPU 操作模式、系統狀態、強制狀態和連接狀態。切換操作模式：可以通過單擊"運行"(RUN) 或"停止"(STOP) 切換操作模式。

④刷新按鈕

? 自動刷新 (Auto refresh)：如果選擇打開"自動刷新"(Auto refresh) 按鈕，則默認每五秒鐘刷新一次 Web 頁面。此外，還可以設置自定義刷新時間周期（以秒為單位）。

? 手動刷新 (Manual refresh)：單擊以刷新 Web 頁面。

⑤ Web 頁面導航

⑥特定 Web 頁面的詳細信息?？墒褂靡韵掳粹o來控制 CPU

? RUN：將 CPU 設置為運行模式。

? STOP：將 CPU 設置為停止模式。

? 啟動 LED 閃爍：使 CPU 上的 LED 指示燈閃爍。

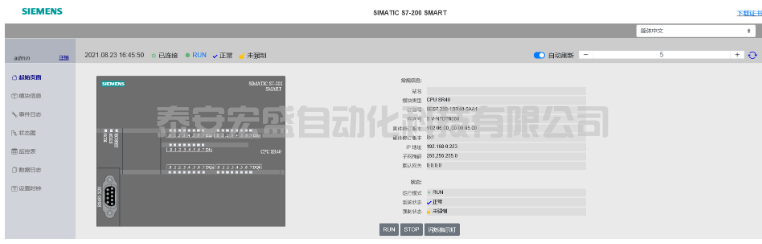

起始頁面

"起始頁面"(Start page) 顯示所連接 CPU 的常規信息和狀態。

可通過單擊以下按鈕來控制 CPU：

? RUN：將 CPU 置于 RUN 模式

? STOP：將 CPU 置于 STOP 模式

? 閃爍 LED：使 STOP、RUN 和 FAULT 指示燈閃爍

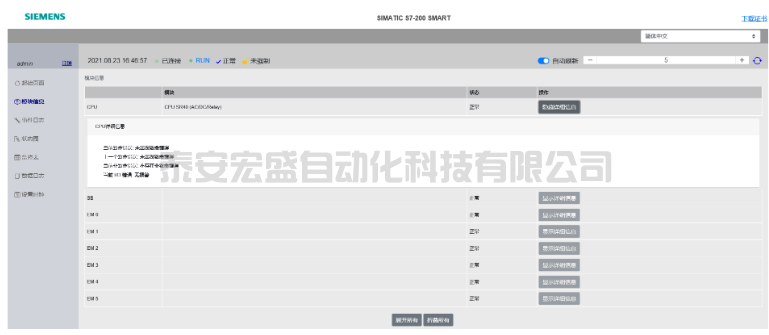

7.2 模塊信息

"模塊信息"(Module Information) 頁面顯示 CPU、擴展模塊和 PROFINET 設備信息。

可使用以下選項來檢查模塊信息：

? 展開所有 (Expand All)：顯示每個模塊的詳細信息。

? 折疊所有 (Collapse All)：隱藏每個模塊的詳細信息。

? 顯示詳細信息 (Show Details)：為特定模塊顯示詳細信息。

? 隱藏詳細信息 (Hide Details)：為特定模塊隱藏詳細信息。

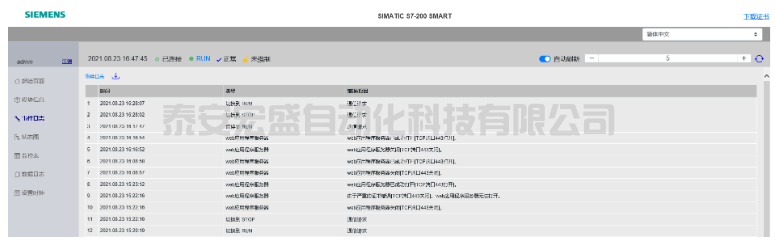

7.3 事件日志

"事件日志"(Event Log) 頁面顯示帶有時間戳的事件的表。該表列出了時間、事件類型以及錯誤或原因信息?？赡艿氖录罩緱l目的最大數量為 32。可以單擊"事件日志"(Event log) 或圖標下載事件日志。

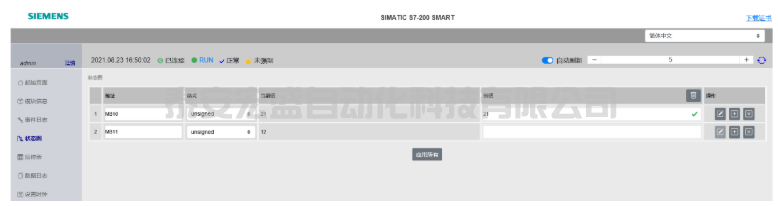

7.4 狀態圖

"狀態圖"(Status Chart) 頁面可用于監視 PLC 數據值?？梢苑峙浯鎯ζ鞯刂?、格式和新值，以及將更改應用于 CPU。將狀態圖頁面添加為書簽后，可以在下次快速訪問同一圖表。

新地址的最大數量為 30。

? 要查看"狀態圖"(Status Chart) 頁面，需要具有"狀態圖只讀"(Status chart read only) 權限。

? 要查看和修改數據值，則需要具有"狀態圖讀寫"(Status chart read and write) 權限。

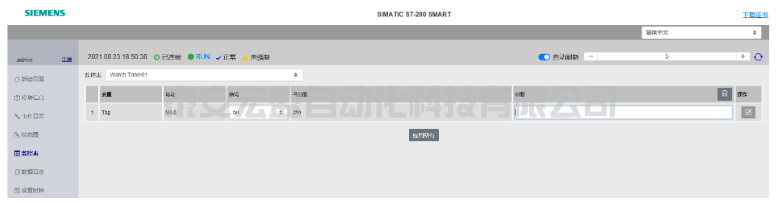

7.5 監控表

"監控表"(Watch Table) 頁面可用于檢查和修改 IO 數據。必須在Web服務器向?qū)е薪M態監控表?？蓮南吕斜碇羞x擇一個監控表，然后更改變量格式或為變量分配新值?？梢愿鶕?jù)需要清除新值，或單擊"全部應用"(Apply All) 按鈕以保存所有更改。

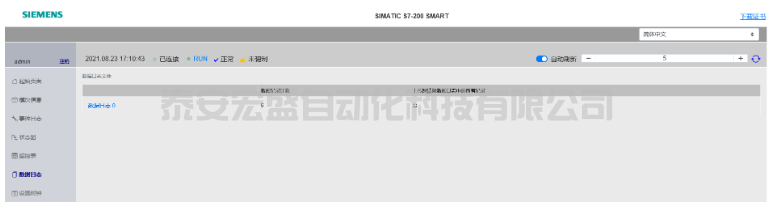

7.6 數據日志

"數據日志"(Data Log) 頁面可用于訪問所連接 CPU 的數據日志文件。有關如何組態數據日志文件，請參見數據日志向?qū)А?/span>

在數據日志向?qū)е羞x擇的數據日志上傳選項與"數據日志"(Data Log) 頁面中的選擇一致。例如，如果在數據日志向?qū)е袨樯蟼鬟x項選中了"上傳時清除數據日志中的所有記錄"(Clear all records from the data

log on upload) 復選框，則"數據日志"(Data Log) 頁面將顯示"是"(Yes)。

數據記錄計數（Data Record Count）顯示數據記錄的條目數。

可以單擊"數據日志"(Data Log) 名稱以 CVS 格式下載數據日志文件。

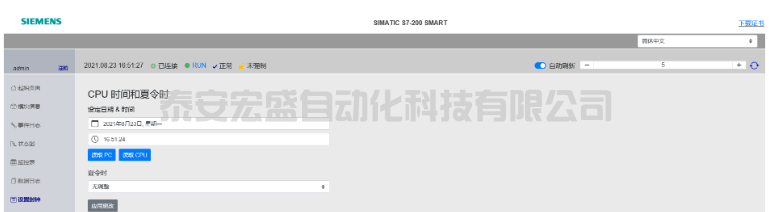

7.7 設置時鐘

"設置時鐘"(Set Clock) 頁面可用于設置時間和日期以及組態夏令時。

Web服務器例程

為了更好地理解 Web服務器向?qū)У氖褂茫蓞⒖枷旅娴睦獭?/span>
