Modbus RTU V3 及以上版本指令集基本功能介紹
TIA Portal V13 SP1 版本開始軟件中提供了兩個版本的 Modbus RTU 指令集，如圖 1 所示。
圖 1. 兩個版本 Modbus RTU 指令集
早期版本的 Modbus RTU 指令集（圖 1 中 MODBUS （V2.2））僅可通過主機架 CM1241 通信模塊或 CB1241 通信板進行 Modbus RTU 通信。 具體使用請參見文檔 ：主站、從站。主要用于早期項目和 V4.0 之前版本的 CPU。
新版本的 Modbus RTU 指令集（圖 1 中紅框指令集）擴展了 Modbus RTU 的功能，該指令集除了支持主機架 CM1241 通信模塊、CB1241 通信板，還支持 PROFINET 或 PROFIBUS 分布式 I/O 機架上的點對點通信模塊實現 Modbus RTU 通信。從這個版本開始 S7-1200 與 S7-1500 在 Modbus RTU 指令集開始一致，并且之后版本更新也是基于該版本，建議 V4.0 以后的 CPU 和串口模塊使用該版本指令集。
硬件要求：
- S7-1200 CPU 的固件版本不能低于 V4.1
- CM1241 通信模塊不能低于 V2.1
- CB1241 沒有要求
- 分布式上的串口模塊包括：
- ET200SP 的 CM PtP
- ET200MP 的 CM PtP RS232 HF
- ET200MP 的 CM PtP RS422/485 HF

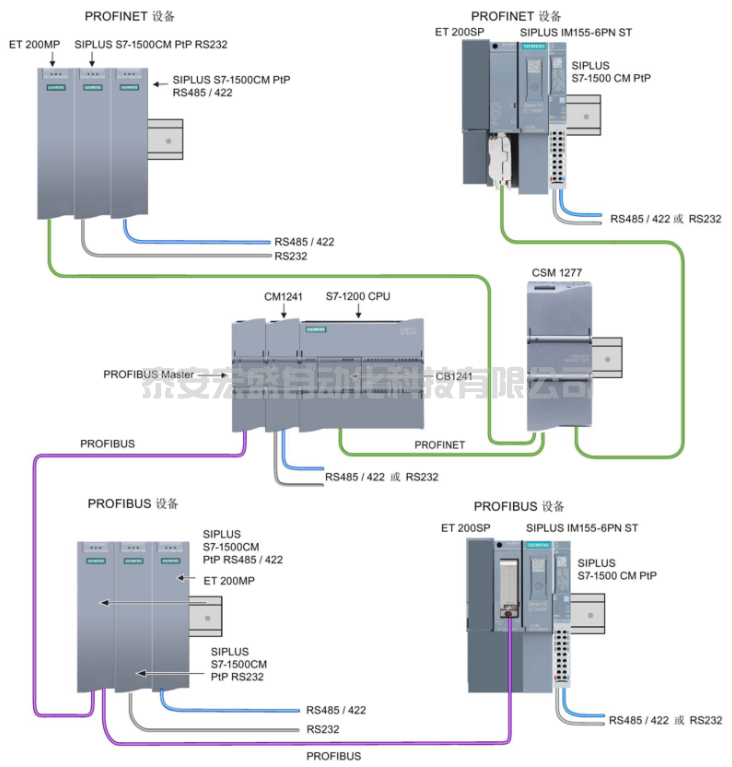

新版本 Modbus RTU 指令集所支持的點對點模塊如圖 2 所示。
圖 2. 新版本 Modbus RTU 指令集所支持的點對點模塊
Modbus RTU 指令的使用
新版本 Modbus RTU 指令集中包含 Modbus RTU 主站指令和從站指令。
本文以 CPU1217C + CM1241 RS422/485 + ET200SP CM PtP 模塊為例，介紹新版本 Modbus RTU 指令主從通信的編程步驟。 其中 CPU 機架 CM1241 RS422/485 作為 Modbus RTU 從站，分布式機架 ET200SP 中 CM PtP 模塊作為 Modbus RTU 主站。網絡結構圖如圖 3 所示。

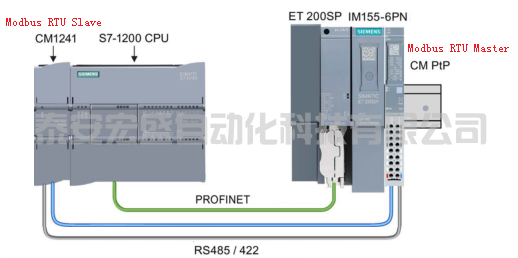

圖 3. Modubs RTU 網絡通信結構圖
本項目中使用到的硬件和軟件如下：
1. 設備組態
a. 組態 CM1241 RS422/485 模塊

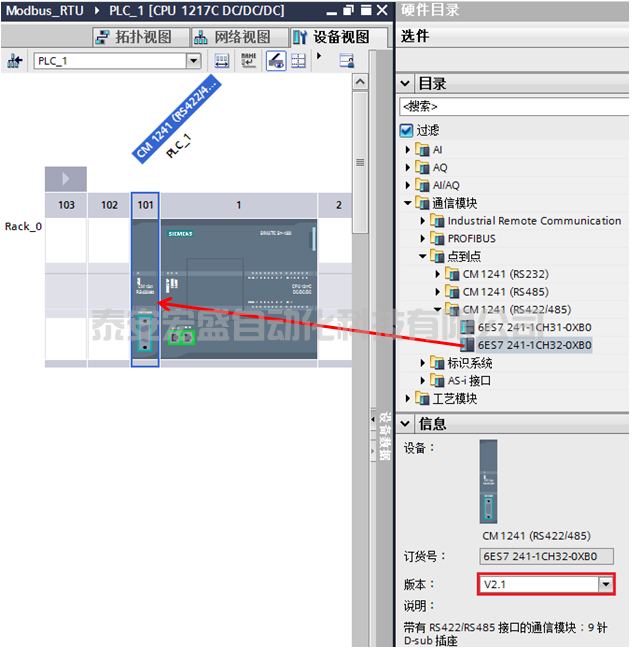

打開設備視圖，添加 S7-1200CPU，并在硬件目錄里找到“通信模塊”→“點到點”→“CM1241（RS422/485）”，拖拽此模塊至 CPU 左側即可，如圖 4 所示：
圖 4. 添加 CM 1241 RS422/485 模塊
注意：
固件版本>=V2.1 的 CM 1241 RS422/485 模塊，才支持新版本 Modbus RTU 指令集。
在“設備視圖”中用鼠標選中 CM1241（RS422/485） 模塊，在“屬性”→“端口組態”中配置此模塊硬件接口參數， 本例以傳輸率 = 9.6 kbps，奇偶校驗 = 無，數據位 = 8 位字符，停止位 = 1 為例。

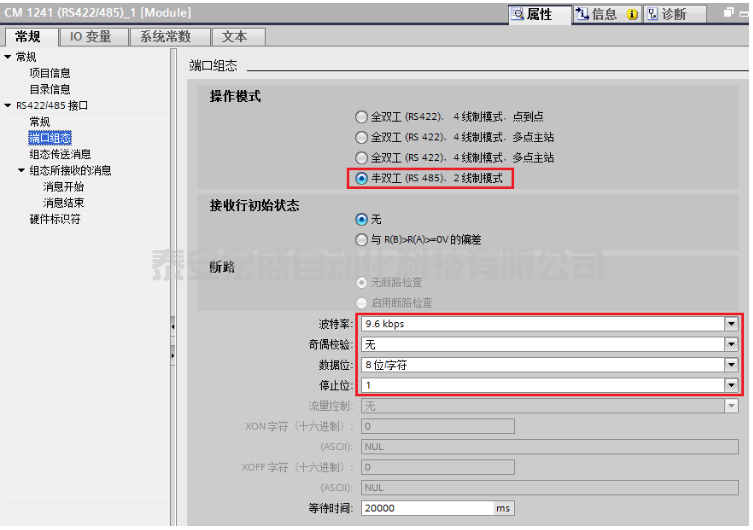

CM 1241 端口組態設置如圖 5 所示。
圖 5. CM1241 RS422/485 模塊端口組態
在“硬件標識符”里確認一下硬件標識符為 269（該參數在程序編程中會被使用），如圖 6 所示。

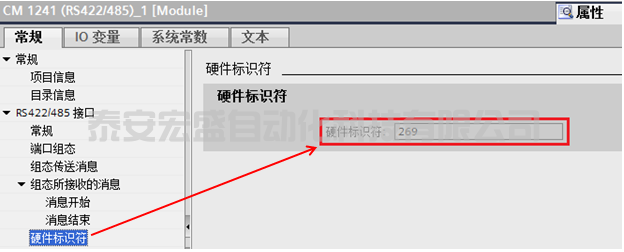

圖 6. 硬件標識符
另外，S7-1200 還提供了系統和時鐘存儲器功能，為了便于后續指令方便使用，建議使能該功能。在 CPU “屬性”→“常規”→“系統和時鐘存儲器”使能系統和時鐘存儲器功能，如圖 7 所示。

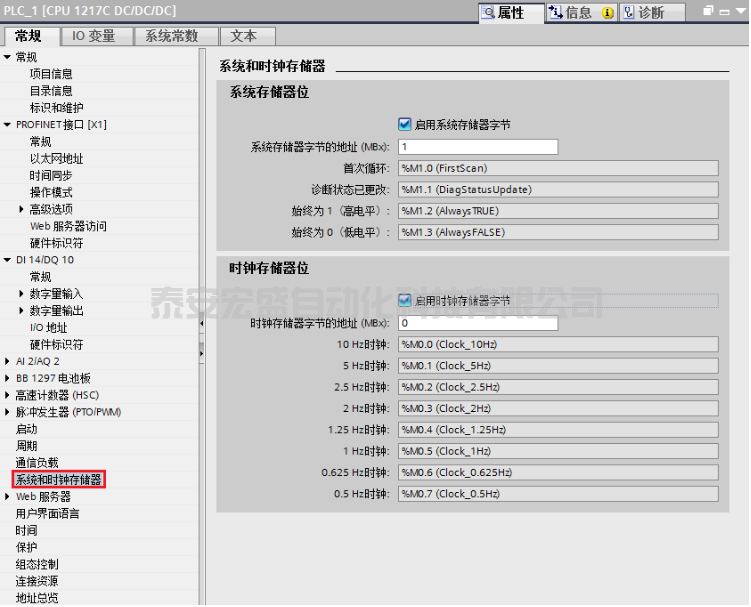

圖 7. 系統和時鐘存儲器功能
b. 組態 ET200 SP CM PtP 模塊
（1） 插入一個 ET200SP 分布式站點。

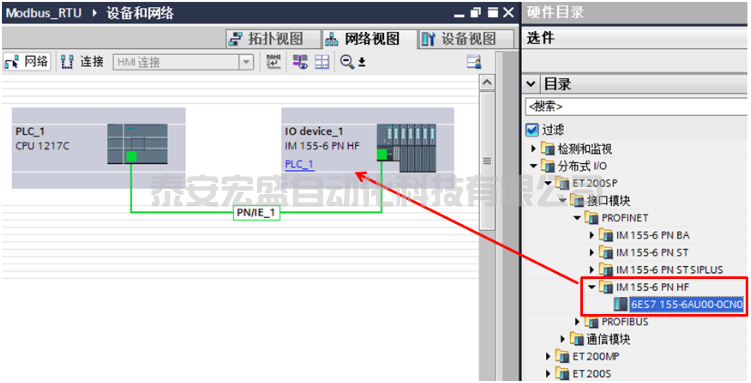

打開網絡視圖并拖入一個 ET200SP 站點，并將其分配給相應的 IO 控制器（本例 CPU1217C 為 IO 控制器），如圖 8 所示。
圖 8. 插入 ET200SP 站點
（2） 組態 ET200SP 站點。
在 ET200SP 的"設備視圖"環境下，為 ET200SP 站點添加信號、通信模塊和服務模塊，在本例中只添加了 CM PtP 模塊和服務模塊。
注意：
ET200SP 站點中，服務模塊是必須組態的。服務模塊隨接口模塊一起采購，無需單獨購買。
ET200SP 接口模塊需要為其分配 IP 地址和設備名稱，有關 ET200SP 分布式 IO 組態詳細步驟，請參考文檔。
在 ET200SP "設備視圖"中用鼠標選中 CM PtP，在“屬性”→“常規”→“接口”→“操作模式”中配置此模塊硬件接口參數， 本例設定“指定工作模式"："半雙工（RS485）2 線制操作"；"接收線路的初始狀態"："無"。如圖 9 所示。

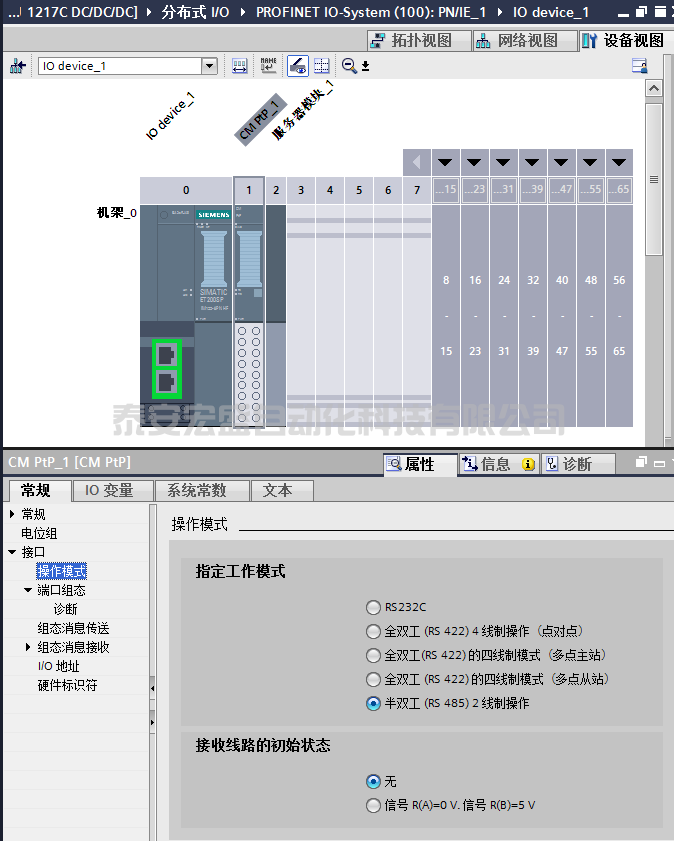

圖 9. CM PtP 操作模式

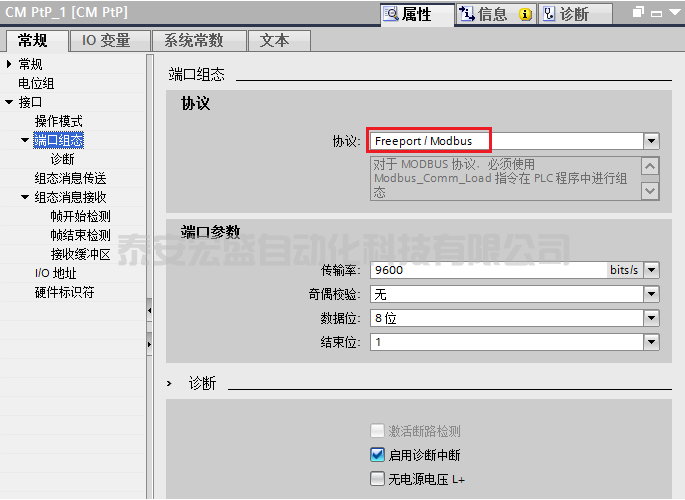

接下來，在“屬性”→“常規”→“接口”→“端口組態”中配置此模塊端口組態參數， 本例設定"協議"："Freeport/Modbus"；"端口參數"設置：傳輸率 = 9600 bps，奇偶校驗 = 無，數據位 = 8 位字符，停止位 = 1 為例。端口組態設置如圖 10 所示。
圖 10. CM PtP 端口組態
最后需要在“硬件標識符”里確認一下 CM PtP 模塊硬件標識符，該參數在程序編程中會被使用。如圖 11 所示。

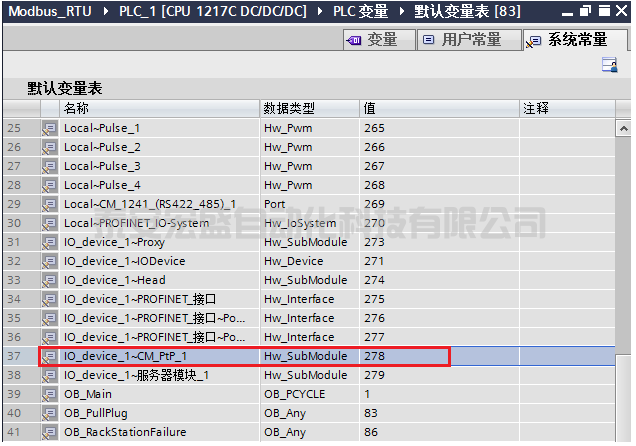

圖 11. 系統常量
2. 軟件編程
a. Modbus RTU 主站編程
Modbus RTU 主站編程需要調用 Modbus_Comm_Load 指令和 Modbus_Master 指令，其中 Modbus_Comm_Load 指令通過 Modbus RTU 協議對通信模塊進行組態，Modbus_Master 指令可通過由 Modbus_Comm_Load 指令組態的端口作為 Modbus 主站進行通信， Modbus_Comm_Load 指令的 MB_DB 參數必須連接到 Modbus_Master 指令的（靜態）MB_DB 參數。
本例中分布式機架 ET200SP 中 CM PtP 模塊作為 Modbus RTU 主站，其相關編程步驟如下：

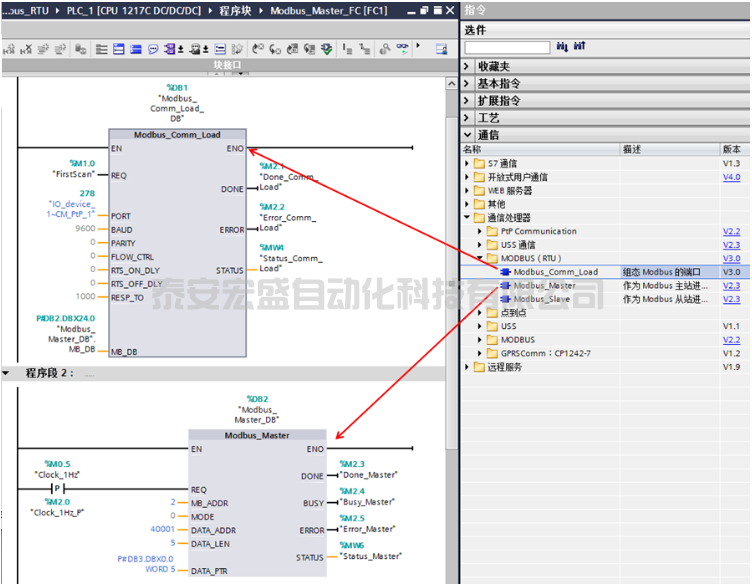

（1） OB1 中插入一個 FC，并在 FC 中拖入 Modbus_Comm_Load 指令和 Modbus_Master 指令。如圖 12 所示。
圖 12. Modbus RTU 主站指令
Modbus_Comm_Load 指令各參數意義如表 1 所示：
引腳 | 說明 |
|---|---|
REQ | 上升沿觸發 |
PORT | 通信端口的硬件標識符 |
BAUD | 波特率選擇：3600，6000，12000，2400，4800，9600，19200，38400，57600，76800，115200 |
PARITY | 奇偶檢驗選擇：0-無；1-奇校驗；2-偶校驗 |
FLOW_CTRL | 流控制選擇：0-（默認值）無流控制 |
RTS_ON_DLY | RTS 延時選擇：0-（默認值） |
RTS_OFF_DLY | RTS 關斷延時選擇：0-（默認值） |
RESP_TO | 響應超時： 默認值 = 1000 ms。Modbus_Master 允許用于從站響應的時間（以毫秒為單位）。 |
MB_DB | 對 Modbus_Master 或 Modbus_Slave 指令的背景數據塊的引用。 MB_DB 參數必須與 Modbus_Master 或 Modbus_Slave 指令中的靜態變量 MB_DB 參數相連。 |
DONE | 如果上一個請求完成并且沒有錯誤，DONE 位將變?yōu)?TRUE 并保持一個周期。 |
ERROR | 如果上一個請求完成出錯，則 ERROR 位將變?yōu)?TRUE 并保持一個周期。 STATUS 參數中的錯誤代碼僅在 ERROR = TRUE 的周期內有效。 |
STATUS | 端口組態錯誤代碼，請參考 TIA Portal 軟件在線幫助或 S7-1200 系統手冊。 |
表 1. Modbus_Comm_Load 指令參數意義
Modbus_Master 指令各參數意義如表 2 所示。
引腳 | 說明 |
|---|---|
EN | 使能端 |
REQ | TRUE = 請求向 Modbus 從站發送數據 ，建議采用上升沿觸發 |
MB_ADDR | Modbus RTU 從站地址。默認地址范圍：0 至 247；擴展地址范圍：0 至 65535。值 0 被保留用于將消息廣播到所有 Modbus 從站。 |
MODE | 模式選擇： 指定請求類型（讀取或?qū)懭耄?/div> |
DATA_ADDR | 從站中的起始地址：指定 Modbus 從站中將供訪問的數據的起始地址。 |
DATA_LEN | 數據長度：指定要在該請求中訪問的位數或字?jǐn)?shù)。 |
DATA_PTR | 數據指針： 指向要進行數據寫入或數據讀取的 M 區或數據塊地址。 |
DONE | 完成位：上一請求已完成且沒有出錯后，DONE 位將保持為 TRUE 一個掃描周期時間。 |
BUSY | FALSE – Modbus_Master 無激活命令；TRUE – Modbus_Master 命令執行中 |
ERROR | 如果上一個請求完成出錯，則 ERROR 位將變?yōu)?TRUE 并保持一個周期。 STATUS 參數中的錯誤代碼僅在 ERROR = TRUE 的周期內有效。 |
STATUS | 端口組態錯誤代碼，請參考 TIA Portal 軟件在線幫助或 S7-1200 系統手冊。 |
表 2. Modbus_Master 指令參數意義
注意：
① Modbus_Comm_Load 指令不建議在啟動組織塊 OB100 中調用，建議在 OB1 中調用。
Modbus_Comm_Load 指令在 OB1 中調用時，其輸入位“REQ”需使用上升沿觸發，本例中該輸入位采用 “FirstScan” 系統存儲器位。
② Modbus_Comm_Load 指令背景數據塊中的靜態變量 “MODE” 用于描述點對點模塊的工作模式，有效的工作模式包括：
- 0 = 全雙工 （RS232）
- 1 = 全雙工 （RS422） 四線制模式（點對點）
- 2 = 全雙工 （RS422） 四線制模式（多點主站）
- 3 = 全雙工 （RS422） 四線制模式（多點從站）
- 4 = 半雙工 （RS485） 二線制模式
該靜態變量 “MODE” 默認數據為 0（RS232 全雙工模式），需要根據點對點模塊實際組態修改該數值，本例中 CM PtP 模塊工作在 RS485 半雙工模式需要將該數值修改為 4，如圖 13 所示。

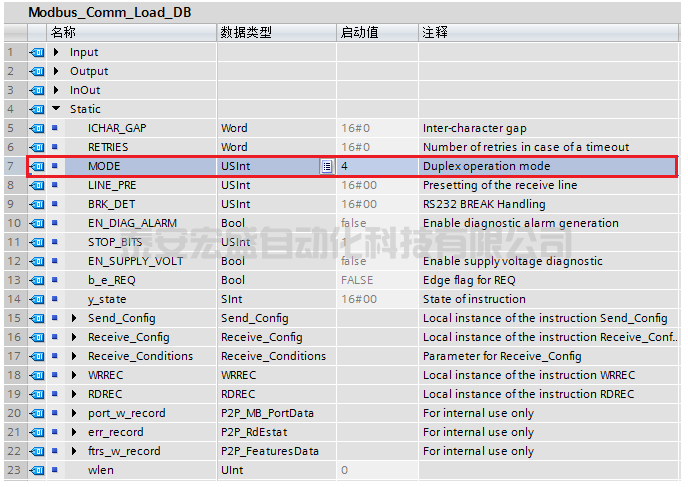

圖 13. Modbus_Comm_Load 背景數據塊靜態變量 “MODE” 修改為 4
③ Modbus_Master 指令的 “DATA_PTR” 參數用于指向要進行數據寫入或數據讀取的數據區域地址，該數據區域在 V3.0 支持非優化（標準的）數據塊。一般建議使用指針方式填寫，例如程序中的 P#DB3.DBX0.0 WORD 5，此外也可以使用基本數據類型數組方式填寫。指針的含義參見鏈接。
從 V4.0 版本開始支持優化 DB 塊，具體參見鏈接。

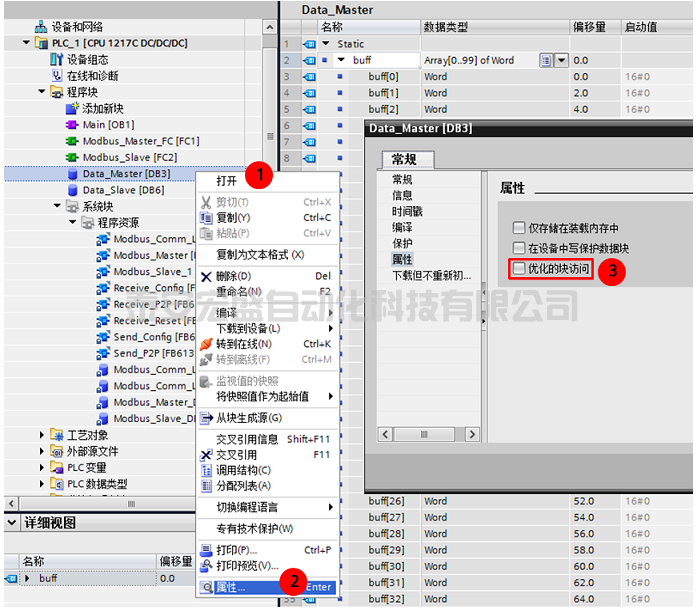

在數據塊的屬性中取消“優化的塊訪問”即可將數據塊修改為非優化訪問的數據塊（鼠標右鍵數據塊，選擇“屬性”，取消“優化的塊訪問”），如圖 14 所示。
圖 14. 設置數據塊為非優化訪問
④ 當 Modbus RTU 網絡中存在多個 modbus RTU 從站或一個 modbus RTU 從站同時需要多個作業，例如需要讀和寫或者讀多個區域等，則需要調用多個 Modbus_Master 指令，Modbus_Master 指令之間需要采用輪詢方式調用，并且使用相同背景數據塊。

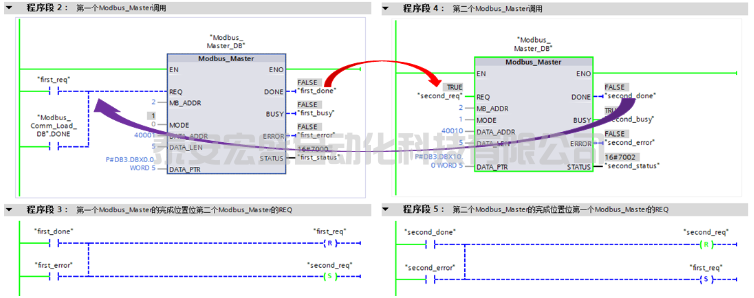

如圖 15 所示，用于描述兩個 Modbus_Master 指令輪詢調用的方式。
圖 15. Modbus_Master 輪詢調用方式
⑤ MB_MODE、MB_DATA_ADDR、MB_DATA_LEN、 Modbus RTU 功能碼等之間的關系，如表 3 所示。
| MB_MODE | MB_DATA_ADDR | MB_DATA_LEN | Modbus RTU 功能碼 | 操作和數據 |
|---|---|---|---|---|
| 0 | 1 - 9999 | 1 - 2000 | 01 |
|
| 0 | 10001 - 19999 | 1 - 2000 | 02 |
|
| 0 |
| 1 - 125 | 03 |
|
| 0 | 30001 - 39999 | 1 - 125 | 04 |
|
| 1 | 10001 - 19999 | 1 | 05 |
|
| 1 |
| 1 | 06 |
|
| 1 | 10001 - 19999 | 2 - 1968 | 15 |
|
| 1 |
| 2 - 123 | 16 |
|
| 2 | 10001 - 19999 | 1 - 1968 | 15 |
|
| 2 |
| 1 - 123 | 16 |
|
| 11 | - | 11 |
| |
| 80 | - | 1 | 08 |
|
| 81 | - | 1 | 08 |
|
| 104 | 0 - 65535 | 1 - 125 | 04 |
|
注：
- 對于擴展尋址，讀寫最大長度減少一個字（訪問字）或一個字節（訪問位）。
- 當 MB_ADDR = 0 為廣播模式，此時只允許寫操作
表 3. 對應關系
⑥ 對于一般的支持 Modbus RTU 設備，可能無法在其設備手冊中查找到諸如 40001、30001 這種數據地址，而是以功能碼 + 十六進制數形式的變量地址，就需要這樣解決：
通過判斷功能碼決定是讀是寫，決定 MB_MODE 為 0 讀還是 1 寫（2 寫比較特殊，只用于不支持 5、6 號功能碼的設備），然后將十六進制地址數轉化為十進制數，然后對于不同的功能碼，十進制數增加不同的偏移量，對于功能碼 1、5、15 偏移量為 1，對于功能碼 2 偏移量為 10001，對于功能碼 3、6、16 偏移量為 40001（對于超過 9999 的地址，偏移量為 400001），對于功能碼 4 偏移量為 30001。例如從站設備使用 0x03 功能碼，地址 0x00FF ，因?yàn)槭亲x，所以 MB_MODE = 0， 0x00FF 轉換為十進制為 255，加上偏移量 40001 就是 40256，這樣 MB_DATA_ADDR = 40256。
此外對于功能碼 4，如果十進制地址數超過 9998 的，加上偏移量 30001 將超過 39999，此時可以使用 MB_MODE = 104，然后 MB_DATA_ADDR 使用不增加偏移量的十進制地址數也是可以的。例如從站設備使用 0x04 功能碼，地址 0x4000 ， 0x4000 轉換為十進制為 16384，加上偏移量 30001 將超過 39999，此時使用 MB_MODE = 104，MB_DATA_ADDR = 16384。
⑦ 對于分布式 IO 上的串口模塊，還需要考慮模塊拔出或者掉站的情況。
b. Modbus RTU 從站編程
Modbus RTU 從站編程需要調用 Modbus_Comm_Load 指令和 Modbus_Slave 指令，其中 Modbus_Comm_Load 指令通過 Modbus RTU 協議對通信模塊進行組態，Modbus_Slave 指令可通過由 Modbus_Comm_Load 指令組態的端口作為 Modbus 從站進行通信，Modbus_Comm_Load 指令的 MB_DB 參數必須連接到 Modbus_Slave 指令的（靜態）MB_DB 參數。
本例中 CPU 機架 CM1241 RS422/485 作為 Modbus RTU 從站，其相關編程步驟如下：

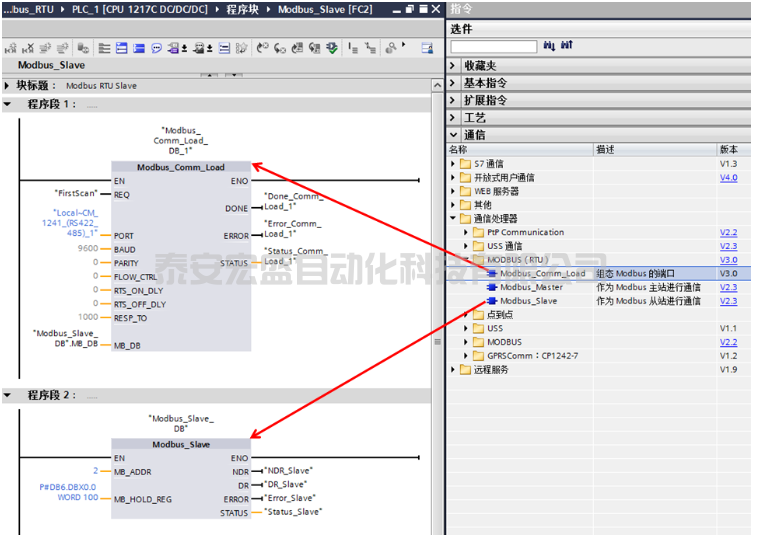

OB1 中插入一個 FC，并在函數中拖入 Modbus_Comm_Load 指令和 Modbus_Slave 指令。如圖 16 所示。
圖 16. 拖入Modbus RTU 從站指令
Modbus_Slave 指令各參數意義如表 4 所示：
引腳 | 說明 |
|---|---|
MB_ADDR | Modbus 從站的標準尋址： 標準尋址范圍（1 到 247）， 擴展尋址范圍（0 到 65535） |
MB_HOLD_REG | 數據指針，指向 Modbus 保持寄存器的地址， Modbus 保持寄存器可以為 M 存儲區或 DB 數據區。 |
NDR | 可用的新數據：
|
DR | 讀取數據：
|
ERROR | 如果上一個請求完成出錯，則 ERROR 位將變?yōu)?TRUE 并保持一個周期。 如果執行因錯誤而終止，則 STATUS 參數中的錯誤代碼僅在 ERROR = TRUE 的周期內有效。 |
STATUS | 錯誤代碼 |
表 4. Modbus_Slave 指令參數意義
注意：
① Modbus_Comm_Load 指令不建議在啟動組織塊 OB100 中調用，建議在 OB1 中調用。
Modbus_Comm_Load 指令在 OB1 中調用時，其輸入位“REQ”需使用上升沿觸發，本例中該輸入位采用 “FirstScan” 系統存儲器位。
② Modbus_Comm_Load 指令背景數據塊中的靜態變量 “MODE” 用于描述點對點模塊的工作模式，有效的工作模式包括：
- 0 = 全雙工 （RS232）
- 1 = 全雙工 （RS422） 四線制模式（點對點）
- 2 = 全雙工 （RS422） 四線制模式（多點主站）
- 3 = 全雙工 （RS422） 四線制模式（多點從站）
- 4 = 半雙工 （RS485） 二線制模式
該靜態變量 “MODE” 默認數據為 0（RS232 全雙工模式），需要根據 CM PtP 模塊實際組態修改該數值，本例中 CM PtP 模塊工作在 RS485 半雙工模式需要將該數值修改為 4，參考圖 13 。
③ Modbus_Slave 指令的 “MB_HOLD_REG” 用于定義 CPU 的 Modbus 保持寄存器的數據區域地址，該數據區域在 V3.0 支持非優化（標準的）數據塊。一般建議使用指針方式填寫，例如程序中的 P#DB6.DBX0.0 WORD 100，此外也可以使用基本數據類型數組方式填寫。
在數據塊的屬性中取消“優化的塊訪問”即可將數據塊修改為非優化訪問的數據塊（鼠標右鍵數據塊，選擇“屬性”，取消“優化的塊訪問”），參考圖 14 。
④ Modbus RTU 從站數據區定義，參見表 5。
| 地址區 | 定義 | 說明 |
|---|---|---|
| 輸出位 | Q0.0 開始 |
|
| 輸入位 | I0.0 開始 |
|
| 輸入寄存器 | IW0 開始 |
|
| 保持寄存器 | 由 MB_HOLD_REG 定義 |
|
表 5. 數據區定義
⑤ 如果是分布式 IO 上的串口模塊，還需要考慮模塊拔出或者掉站的情況。
c. 編譯下載
之后將程序和組態編譯下載到 PLC 中，即可測試 Modbus RTU 通信了。
3. 常見問題 FAQ
1. 新版本 Modbus RTU 指令的使用是否存在些限制條件?
新版本 Modbus RTU 指令通過 CM1241 通信模塊或 CB1241 通信板進行 Modbus RTU 通信時，需要滿足如下條件：
- S7-1200 CPU 的固件版本不能低于 V4.1
- CM1241 通信模塊不能低于 V2.1
- CB1241 沒有要求
- 分布式上的串口模塊包括：
- ET200SP 的 CM PtP
- ET200MP 的 CM PtP RS232 HF
- ET200MP 的 CM PtP RS422/485 HF
S7-1200 V4.0 固件 CPU 可以通過固件更新到 V4.1 及以上版本，V2.0 固件的 CM1241 通信模塊也可以通過固件更新的方式更新到 V2.1 及以上版本。 相關固件更新的方法請參考 S7-1200 固件更新 。
2. Modbus_Comm_Load 指令背景數據塊中的靜態變量 “MODE” 的作用是什么?為什么一般項目中，都需要對該變量進行修改？
新版本的 Modbus RTU 指令擴展了 Modbus RTU 的功能，該指令除了支持 CM1241 通信模塊、CB1241 通信板還支持 PROFINET 或 PROFIBUS 分布式 I/O 機架上的點對點通信模塊實現 Modbus RTU 通信。 而分布式 I/O 機架上的點對點通信模塊可以支持多種工作模式，以 ET200SP CM PtP 模塊（訂貨號：6ES7137-6AA0x-0BA0）為例，其可以支持 RS232、RS485 以及 RS422 等多種工作模式。
Modbus_Comm_Load 指令背景數據塊中的靜態變量 “MODE” 則用于定義點對點模塊的工作模式，具體如下說明。 “MODE” 的默認數值為 0，代表“全雙工 （RS232）”工作模式，實際項目組態中則需要根據實際工作模式對該變量進行修改。
- 0 = 全雙工 （RS232）
- 1 = 全雙工 （RS422） 四線制模式（點對點）
- 2 = 全雙工 （RS422） 四線制模式（多點主站）
- 3 = 全雙工 （RS422） 四線制模式（多點從站）
- 4 = 半雙工 （RS485） 二線制模式
3. Modbus_Comm_Load 指令能否在啟動組織塊 OB100 中調用?
Modbus_Comm_Load 指令可以但不建議在啟動組織塊 OB100 中調用。
新版本的 Modbus RTU 指令擴展了 Modbus RTU 的功能，該指令支持 PROFINET 或 PROFIBUS 分布式 I/O 機架上的點對點通信模塊實現 Modbus RTU 通信。 操作系統需要調用讀取數據記錄和寫入數據記錄等指令來實現與分布式 I/O 機架上點對點模塊的 Modbus RTU 通信。讀取數據記錄和寫入數據記錄指令為異步讀寫指令，指令需要多次執行，所以不建議 Modbus_Comm_Load 指令在啟動組織塊 OB100 中調用。如果需要，可以參考常見問題 5 中的方式，在 OB100 中反復執行 Modbus_Comm_Load 指令，直到指令完成。
4. 如何查詢 Modbus RTU 通信錯誤時的錯誤代碼?

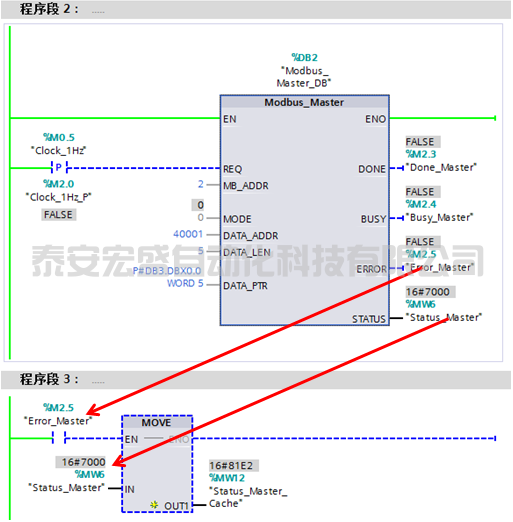

以 Modbus_Master 指令為例，當通信出現錯誤時，Modbus_Master 指令的 “ERROR” 輸出位將變?yōu)?TRUE 但是只保持一個掃描周期，所以通過 TIA Portal 軟件程序監控時無法查詢到錯誤。 Modbus_Master 指令 “STATUS” 參數中的錯誤代碼僅在 “ERROR” = TRUE 的掃描周期內有效，為了獲取了 Modbus RTU 通信錯誤的錯誤代碼可以采用如圖 17 所示方式編程。
圖 17. 獲取 STATUS
5. 對于分布式 IO 上的串口模塊，如果出現從站掉站或者模塊拔出應該怎么辦？
對于分布式 IO 的串口模塊，一旦出現故障以及故障恢復，系統會自動執行相關 OB，拔出插入會執行 OB83，掉站與恢復會執行 OB86。所以需要在相應 OB 中重新觸發 Modbus_Comm_Load 指令，方法如下：
1. 插入"Pull or plug of modules" 中斷 OB83。
分布式 IO 站點中插出、拔入模塊時，操作系統都會調用一次 OB83。通過 OB83 接口區的輸入變量 “Event_Class” 判斷故障的模塊和類型：事件類型16#39表示模塊被拔出，事件類型16#38表示模塊被插入。

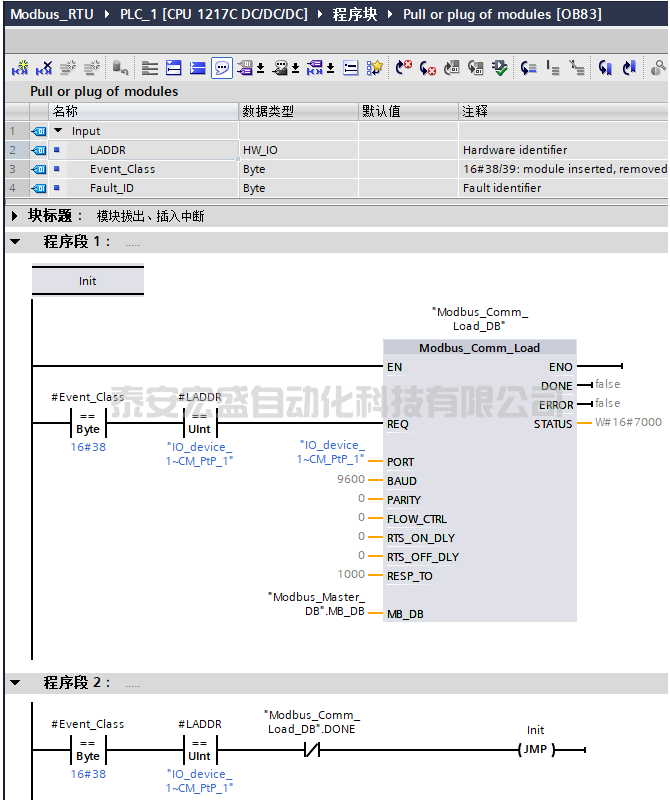

CM PtP 模塊被重新插入的時候，需要在中斷 OB83 中調用 Modbus_Comm_Load 指令對通信模塊進行重新組態，如圖 18 所示。
圖 18. OB83 中再次調用 Modbus_Comm_Load 指令
注意：
① OB83 中調用 Modbus_Comm_Load 指令的背景數據塊需要與 OB1 中調用的 Modbus_Comm_Load 指令的背景數據塊相同。
② CM PtP 模塊的硬件標識符需要在"PLC 變量"--->"系統常數"中查詢，參考圖 12 所示。
2. 插入"Rack or Station failure" 中斷 OB86。

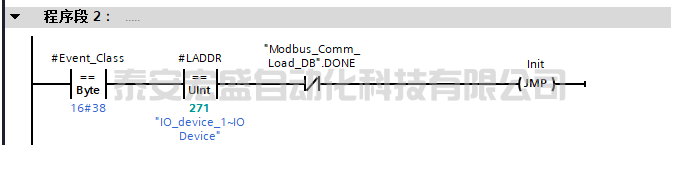

分布式 IO 站點故障和恢復時，操作系統都會調用一次 OB86。通過 OB86 接口區的輸入變量 “#Event_Class” 判斷故障的模塊和類型：事件類型 16#39 表示站點故障，事件類型 16#38 表示站點恢復。
CM PtP 模塊所在的 IO 站點恢復時，需要在中斷 OB86 中調用 Modbus_Comm_Load 指令對通信模塊進行重新組態，如圖 19 所示。

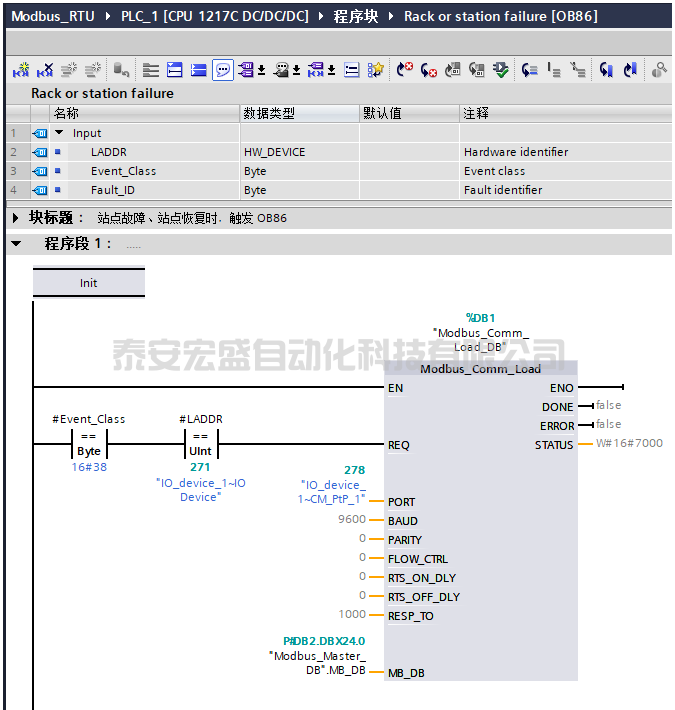

圖 19. OB86 中調用 Modbus_Comm_Load 指令
注意：
① OB86 中調用 Modbus_Comm_Load 指令的背景數據塊需要與 OB1 中調用的 Modbus_Comm_Load 指令的背景數據塊相同。
② 分布式 IO 站點的硬件標識符需要在"PLC 變量"--->"系統常數"中查詢，參考圖 12 所示。
6. CM 1241 RS422/485 如何與 CM PtP 連接？

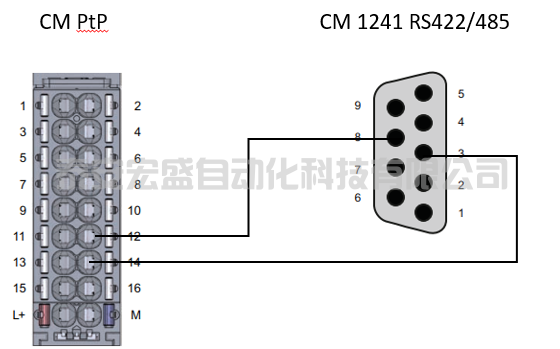

對于 CM1241 RS422/485 模塊，RS485 模式接線是 3+ 8-，而對于 CM PtP，RS485 模式接線是 14+ 12-，所以本例中連接是將 CM1241 的 3 和 CM PtP 的 14 連接，CM1241 的 8 和 CM PtP 的 12 連接，如圖 20 所示。
圖 20. 連接示意
